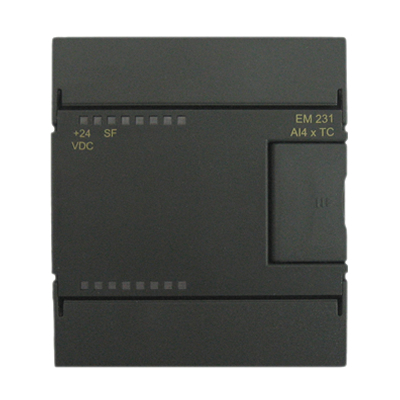

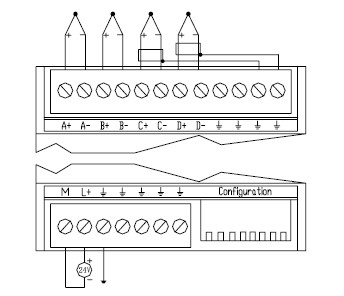

端子连接


开关组态与软件配置
DIP开关配置
EM231热电偶模块提供一个方便的，隔离的接口，用于七种热电偶类型：J，K，E，N，S，T，和R型，它也允许连接微小的模拟量信号(±80mV范围)，所有连到模块上的热电偶必须是相同类型，且最好使用带屏蔽的热电偶传感器。

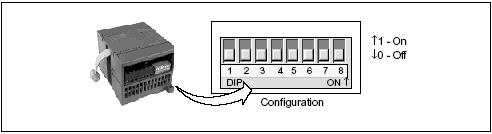

热电偶模块需要用户通过DIP开关进行选择的有：热电偶的类型、断线检查、测量单位、冷端补偿和开路故障方向，用户可以很方便地通过位于模块下部(如下图所示)的组态DIP开关进行以上选择。

对于EM231 4TC模块，SW1～SW3用于选择热电偶类型，SW4没有使用(要求设置到OFF的位置)，SW5用于选择断线检测方向，SW6用于选择是否进行断线检测，SW7用于选择测量单位，SW8用于选择是否进行冷端补偿。


为了使DIP开关设置起作用，用户需要给PLC和/或用户的电源断电再通电。

热电偶类型选择配置表：

热电偶类型	SW1	SW2	SW3
J (缺省)	0	0	0
K	0	0	1
T	0	1	0
E	0	1	1
R	1	0	0
S	1	0	1
N	1	1	0
+/- 80mV	1	1	1

其它特性选择：

选择项目	EM231 4TC
	开关位置	设置
断线检测方向	SW5	0:正标定(+3276.7度) 1:负标定(-3276.7度)
是否进行断线检测	SW6	0：是，1：否
测量单位选择	SW7	0：摄氏度，1：华氏度
是否进行冷端补偿	SW8	0：是，1：否

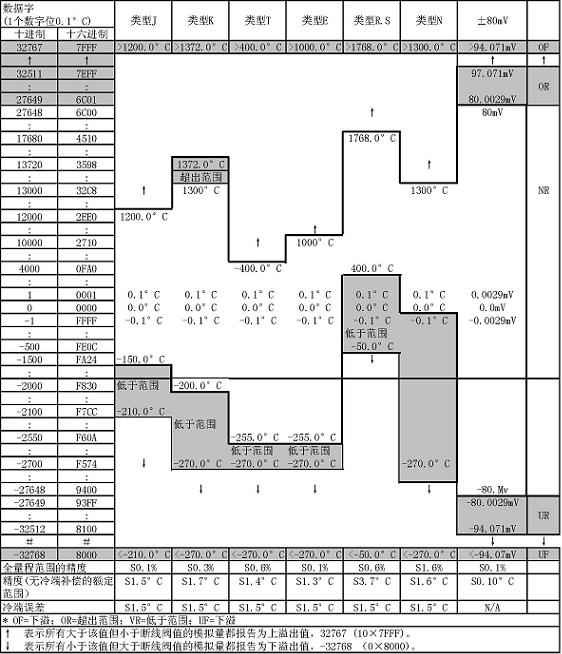

热电偶测量范围
