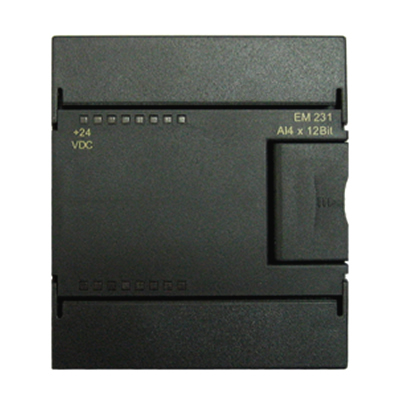

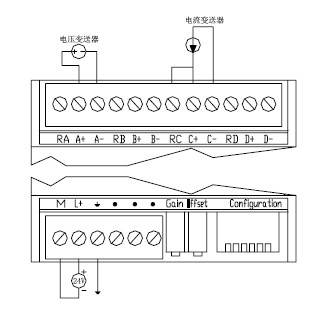

端子连接
校准与量程选择
校准与量程选择开关位置
输入校准
由于校准调节影响到模拟多路开关后的运放，因而将影响所有的用户输入通道。另外，由于多路
开关前的各输入通道的元件参数可能存在差异，因而即使在校准后，同一输入信号在不同通道上的读
数也就会存在轻微的差异。
模块内部对输入已经做了滤波处理，测量结果比较稳定。如果要求更好的性能参数，可以启动用
于模块所有输入的模拟输入滤波器，计算平均值时，选择64次以上的采样次数。
校准步骤如下：
1、切断模块外部电源，配置DIP开关以选择所需要的输入量程。
2、接通PLC系统的CPU和模块电源，等待15分钟以上。
3、用一个变送器、一个电压输入源或一个电流输入源，将零值信号加到模块的一个输入端。
4、在CPU中读取该输入端的测量值读数。
5、调节OFFSET(偏移)电位器，直到该读数为零，完成调零校准。
6、接着，在该输入端输入一个满刻度值信号，读出CPU中的测量值读数。
7、调节GAIN(增益)电位器，直到该读数为32000。
8、必要时，重复步骤3～7。
量程选择
下表所示为如何用DIP开关设置EM231 4AI模块的量程。开关1、2和3可选择模拟量输入范围。所有
的输入设置成相同的模拟量输入范围。下表中，ON为接通，OFF为断开。需要特别注意的是，未使用的
DIP开关SW4～SW6，必须设置到OFF的位置。
| 单极性 |
满量程输入 |
分辨率 |
| SW1 |
SW2 |
SW3 |
| ON |
OFF |
ON |
0 - 10V |
2.5mV |
| ON |
OFF |
0 -5V |
1.25mV |
| 0 - 20mA |
5 uA |
| 双极性 |
满量程输入 |
分辨率 |
| SW1 |
SW2 |
SW3 |
| OFF |
OFF |
ON |
± 5 V |
2.5mV |
| ON |
OFF |
± 2.5 V |
1.25mV |
输入数据格式

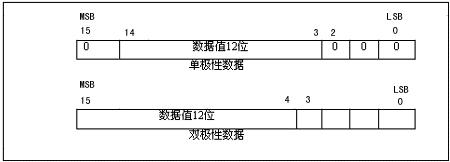

注意：模数转换器(ADC)的12位读数，其数据格式是左端对齐的。最高有效位是符号位(0表示正数)，对
单极性格式，3个连续的0使得ADC计数值每变化1个单位，则数据字的变化是以8为单位变化的。对双极性
格式，4个连续的0使得ADC计数值每变化1个单位，则数据字的变化是以16为单位变化的。
