| 规格参数 | 订货号 |

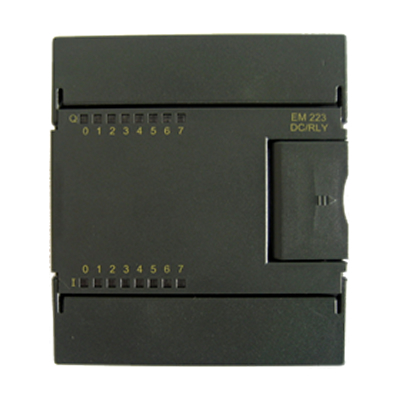

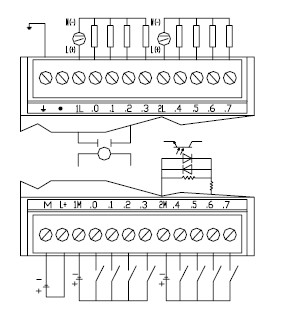

| CN-EM223-C8R8 EM223数字量I/O模块, 8DI×24V DC，8DO×Relay | CN-EM223-C8R8 （对应CN-100系列产品订货号为CN-100-EM223-C8R8） |

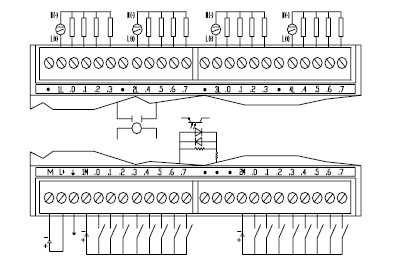

| CN-EM223-C16R16 EM223数字量I/O模块, 16DI×24V DC，16DO×Relay | CN-EM223-C16R16 （对应CN-100系列产品订货号为CN-100-EM223-C16R16） |
| 特性 | 8DI×24V DC | 16DI×24V DC |
| 8DO×继电器 | 16DO×继电器 | |
| 订货号 | CN-EM223-C8R8 | CN-EM223-C16R16 |
| 物理特性 | ||
| 尺寸(宽×高×深) | 71.2×80×62mm | 138×80×62mm |
| 功耗 | 3W | 6W |
| 输入特性 | ||
| 输入点数 | 8 | 16 |
| 输入类型 | 漏型/源型 | |
| 输入电压 | ||
| 额定值 | 24V DC | |
| 最大允许电压 | 30V DC | |
| 浪涌电压 | 35V DC， 0.5秒 | |
| 信号"1" | 18～30V | |
| 信号"0" | 0～5V | |
| 隔离 | ||
| 光电隔离 | 500V AC，持续时间1分钟以内 | |
| 每组隔离点数 | 4点 | 8点 |
| 最长输入时延 | 4.5毫秒 | |
| 漏电流 | 最大1mA AC | |
| 电缆长度 | ||
| 非屏蔽 | 300 米 | |
| 屏蔽 | 500 米 | |
| 可同时为 ON 的输入点数 | ||
| 40℃ | 8 | 16 |
| 50℃ | 8 | 16 |
| 输出特性 | ||
| 输出点数 | 8 | 16 |
| 输出类型 | 继电器－干触点 | |
| 输出电压范围 | DC: 5~30V, AC: 5~250V | |
| 输出电流 | ||
| 信号"1" | 2A | 2A |
| 输出组数 | 2 | 4 |
| 每组输出点数 | 4 | 4 |
| 同时为ON的输出点数 | 8 | 16 |
| 每组最大电流 | 8A | 8A |
| 灯载 | DC:30W,AC:200W | DC:30W,AC:200W |
| 接触电阻 | 0.2欧姆 | 0.2欧姆 |
| 浪涌电流（最大） | 7A，触点关闭 | 7A，触点关闭 |
| 短路保护 | 外部提供 | 外部提供 |
| 隔离 | ||
| 每组隔离点数 | 4点 | |
| 线圈和逻辑电源之间 | 无 | |
| 线圈和触点之间 | 1500V AC,持续1分钟 | |
| 电阻(线圈和触点之间) | 最小100MΩ | |
| 继电器特性 | ||
| 开关延时 | 15 毫秒 | |
| 开关频率（最大） | 1HZ | |
| 机械开关次数(空载) | 100,000,000 | |
| 触点寿命(额定负载) | 100,000 | |
| 电缆长度 | ||
| 非屏蔽 | 150 米 | |
| 屏蔽 | 500 米 | |
| 电源损耗 | ||
| +5V DC消耗电流 | 79 mA | 138 mA |
| L+ | 接通时每个输出9 mA | |
| L+线圈电压范围 | 20.4－28.8V DC | |
